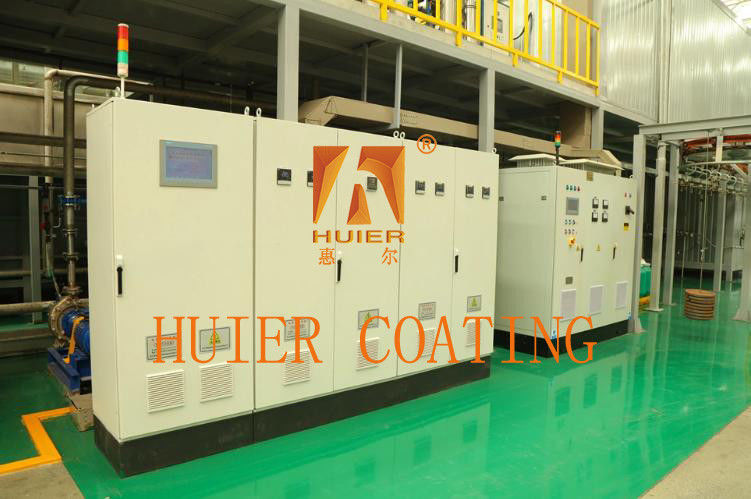

Hệ thống điều khiển điện tử cho dây chuyền sản xuất sơn

Định nghĩa và chức năng của hệ thống điều khiển điện

Hệ thống điều khiển điện được gọi là một sự kết hợp của một số thành phần điện, sử dụng công nghệ điều khiển PLC để kiểm soát một hoặc một số đối tượng thiết bị,do đó đảm bảo hoạt động an toàn và đáng tin cậy của thiết bị được kiểm soátCác chức năng chính của hệ thống điều khiển điện là: tự động điều khiển, bảo vệ, giám sát và đo lường.nút, v.v.), phần logic (như rơle, tiếp xúc, v.v.) và phần thực hiện (như cuộn dây điện từ, đèn chỉ số, v.v.).Một dây chuyền sơn hoàn chỉnh cần được trang bị một hệ thống điều khiển điện khoa học và hợp lý để đảm bảo hoạt động bình thường của dây chuyền sản xuất sơn.

Phân loại hệ thống điều khiển điện tử lớp phủ

Thiết bị quy trình sơn rất nhiều, với cấu trúc phức tạp, yêu cầu quy trình đòi hỏi và yêu cầu điều khiển điện chính xác.Theo cấu hình của các thiết bị và hệ thống quy trình sơn, hệ thống điều khiển điện có thể được chia thành xử lý trước, hệ thống điều khiển điện thiết bị điện phân, hệ thống điều khiển điện thiết bị dây chuyền,thiết bị điều chỉnh hệ thống điều khiển điện, hệ thống điều khiển điện thiết bị nước tinh khiết, hệ thống điều khiển điện thiết bị điều hòa không khí, đường hầm sấy, hệ thống điều khiển điện thiết bị RTO,Hệ thống điều khiển điện thiết bị vận chuyển cơ khí, hệ thống điều khiển điện của thiết bị truyền và trộn sơn, hệ thống điều khiển điện của thiết bị robot, hệ thống điều khiển điện của thiết bị điều khiển trung tâm, vv.

Xác cấu trúc hệ thống điều khiển điện tử

Hệ thống điều khiển điện sơn, được gọi là hệ thống điều khiển điện sơn, thường bao gồm một lớp giám sát, một lớp điều khiển và một lớp thiết bị.Lớp giám sát nằm trong lớp mạng phía trênMột phòng điều khiển trung tâm được thiết lập trong xưởng, và máy tính, máy chủ và máy in được thiết lập trong phòng để tạo thành một hệ thống PMC.Tất cả các máy tính giám sát và PLC của hệ thống điều khiển điện được kết nối với nhau thông qua Ethernet công nghiệp cấp xưởng (Ethernet, giao thức liên lạc là TCP/IP).Tình trạng hoạt động của mỗi thiết bị điều khiển trong xưởng được theo dõi thông qua Ethernet (có nghĩa là một hệ thống có thể truyền dữ liệu đến hệ thống giám sát máy tính thông qua Ethernet)Lớp điều khiển là cốt lõi của toàn bộ hệ thống điều khiển điện và đóng vai trò "kết nối" trong toàn bộ hệ thống. Nó sử dụng PLC như là đơn vị điều khiển chính,nhận thông tin dữ liệu (dấu hiệu đầu vào kỹ thuật số hoặc tương tự) được gửi từ trường thông qua bus trường, và sau khi tính toán và xử lý CPU, phát hành các hướng dẫn tương ứng (điểm đầu ra) để nhận ra sự điều khiển của các thiết bị thực địa.PLC của mỗi hệ thống điều khiển chính được trang bị giao diện mạng EthernetLớp thiết bị là liên kết chính của toàn bộ hệ thống điều khiển, chủ yếu bao gồm các trạm điều hành thực địa,Các đơn vị phát hiện thiết bị thực địa (máy chuyển gần), công tắc quang điện, v.v.), các thiết bị đầu vào trường khác (như nút điều khiển, v.v.) và thiết bị hiển thị (như đèn chỉ số, v.v.).Nó được kết nối với PLC trong lớp điều khiển thông qua bus lĩnh vực, gửi tín hiệu đầu vào đến PLC và chấp nhận các hướng dẫn điều khiển từ PLC.

Các bước thiết kế, nguyên tắc và nội dung của hệ thống điều khiển điện tử sơn

Mục đích của thiết kế quy trình của hệ thống điều khiển điện là đáp ứng các yêu cầu về sản xuất và sử dụng thiết bị điều khiển điện.Sau khi hoàn thành thiết kế sơ đồ điện và lựa chọn các thành phần điện, cấu hình tổng thể của thiết bị điều khiển điện có thể được thực hiện, tức là thiết kế sơ đồ lắp ráp chung và sơ đồ dây điện chung,và sau đó sơ đồ lắp ráp điện và sơ đồ dây của mỗi bộ phận có thể được thiết kế, và danh mục thành phần, số dòng đầu vào và đầu ra và danh sách vật liệu chính của mỗi bộ phận và thông tin kỹ thuật khác có thể được liệt kê, và cuối cùng hướng dẫn sử dụng có thể được viết. 1.Các nguyên tắc thiết kế của hệ thống điều khiển điện phủ là như sau:1) tối đa hóa các yêu cầu về sản xuất và quy trình sơn cho mạch điều khiển điện; 2) trên cơ sở đáp ứng các yêu cầu sản xuất,cố gắng làm cho mạch điều khiển đơn giản và kinh tế(3) để đảm bảo độ tin cậy và an toàn của mạch điều khiển; (4) dễ vận hành và bảo trì.(1) để xây dựng cuốn sách công việc thiết kế điện(2) để xác định kế hoạch kéo điện và phương pháp điều khiển; (3) để chọn công suất động cơ và cấu trúc;(4) thiết kế sơ đồ điều khiển điện và tính toán các thông số kỹ thuật chính(5) để chọn các thành phần điện và xây dựng một danh sách các thành phần điện; (6) để viết hướng dẫn tính toán thiết kế.sơ đồ sơ đồ điện là liên kết trung tâm của toàn bộ thiết kế, vì sơ đồ sơ đồ điện là cơ sở cho thiết kế quy trình và xây dựng các dữ liệu kỹ thuật khác.
