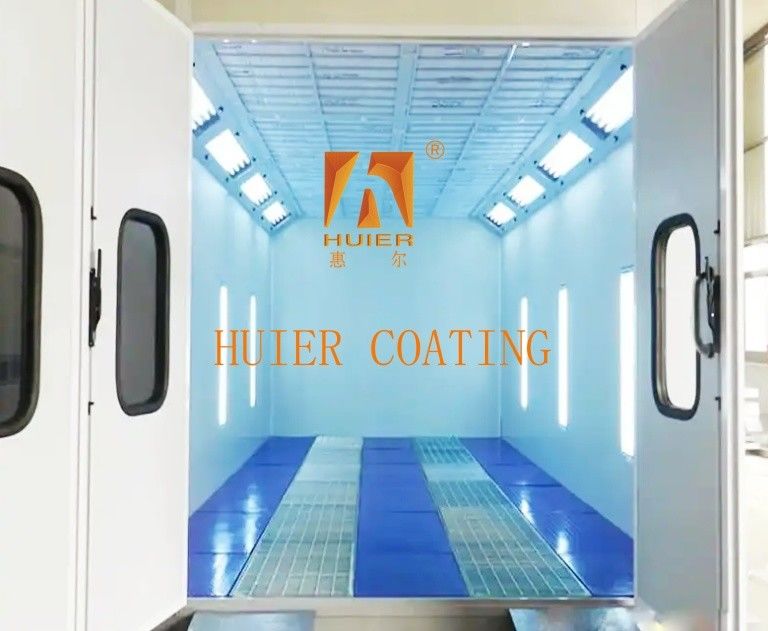

Ví dụ ứng dụng Đường sơn điện tĩnh cho điện thoại di động đồ nội thất gỗ Chiếc xe

Mô tả thiết bị:

I. Tổng quan về thiết bị
Đường sơn khắc UV là một thiết bị tự động nhanh chóng khắc phục lớp phủ hoặc mực thông qua bức xạ cực tím (UV), phù hợp với lớp phủ bề mặt kim loại, nhựa,gỗ và các chất nền khácCác tính năng cốt lõi của nó là hiệu quả cao, tiết kiệm năng lượng, bảo vệ môi trường, biến động thấp, tốc độ khắc phục nhanh (mức thứ hai), được sử dụng rộng rãi trong ô tô, điện tử, đồ nội thất,bao bì và các ngành công nghiệp khác.
Thứ hai, dòng chảy công việc.
1. Nạp đồ → 2. Xử lý trước bề mặt (giặt / loại bỏ bụi) → 3. Lớp phủ → 4. Chế độ luyện trước (tùy chọn) → 5. Chế độ luyện chính tia UV → 6.
Ưu điểm kỹ thuật
hiệu quả cao và tiết kiệm năng lượng: tiêu thụ năng lượng của đèn UV LED thấp hơn 60% so với đèn thủy ngân truyền thống.
Bảo vệ môi trường: phát thải VOC thấp, phù hợp với các tiêu chuẩn RoHS / REACH.
điều khiển chính xác: sức mạnh, tốc độ, nhiệt độ có thể được điều chỉnh trong thời gian thực.
Ví dụ các kịch bản ứng dụng: làm cứng lớp phủ vỏ điện thoại di động, sơn tia cực tím của đồ nội thất bằng gỗ, in các bộ phận nội thất ô tô, vv.

Cấu trúc chính và các thành phần:

Cấu trúc chính và các thành phần
1. hệ thống vận chuyển
chức năng: truyền ổn định của mảnh làm việc để đảm bảo sản xuất liên tục.
Các bộ phận cốt lõi: dây chuyền vận chuyển / cuộn / chuỗi: theo hình dạng của mảnh làm việc để chọn chế độ truyền tải.
Động cơ điều chỉnh tốc độ: hỗ trợ điều chỉnh tốc độ không bước để phù hợp với các nhu cầu khắc nghiệt khác nhau.
Thiết bị hướng dẫn đường: ngăn chặn sự lệch của mảnh làm việc.
2. cơ chế sơn
Chức năng: lớp phủ phun / cuộn đồng nhất lớp phủ UV.
Các bộ phận cốt lõi: súng phun / máy sơn cuộn: thiết bị phun hoặc sơn cuộn chính xác cao.
Hệ thống cung cấp lớp phủ: bao gồm bể lưu trữ, máy bơm, bộ lọc, v.v.
Bộ điều khiển phân tử hóa: Điều chỉnh hiệu ứng phân tử hóa sơn để tránh nhỏ giọt.
3Thiết bị làm cứng tia cực tím
Chức năng: Máy khởi tạo ánh sáng lớp phủ được kích thích bởi nguồn ánh sáng tia cực tím để đạt được độ cứng nhanh chóng.
Các thành phần chính: đèn UV: đèn thủy ngân / đèn LED (sự lựa chọn tiết kiệm năng lượng phổ biến), dải bước sóng 200-420nm.
Phản xạ: Tăng sự đồng nhất của cường độ ánh sáng và giảm mất năng lượng.
Hệ thống làm mát bóng đèn: làm mát bằng không khí hoặc nước để ngăn ngừa quá nóng của ống đèn.
Mô-đun năng lượng: biến áp tần số cao hoặc năng lượng truyền động LED.
4. hệ thống điều khiển
chức năng: tự động kiểm soát và theo dõi toàn bộ quy trình.
thành phần cốt lõi: bộ điều khiển PLC: điều khiển logic lập trình, phối hợp hoạt động của mỗi thành phần.
Màn hình cảm ứng giao diện máy tính con người (HMI): cài đặt tham số và hiển thị trạng thái.
Các cảm biến: Các cảm biến hồng ngoại / quang điện phát hiện vị trí và độ dày lớp phủ của mảnh.
5. hệ thống phụ trợ
Hệ thống làm mát: để đảm bảo hoạt động ổn định lâu dài của đèn và thiết bị tia UV (chẳng hạn như thiết bị lưu thông làm mát bằng không khí).
Hệ thống xả: lọc các hợp chất hữu cơ dễ bay hơi (VOC), phù hợp với các tiêu chuẩn môi trường.
Thiết bị an toàn: nút dừng khẩn cấp, nắp bảo vệ, màn hình UV, v.v.

Đặc điểm:

1Hiệu suất chi phí cao Dựa trên vị trí sản phẩm của khách hàng và chiến lược phát triển, dựa trên lợi ích kinh tế, để đạt được hiệu suất chi phí tốt nhất.

2. thiết kế thiết bị tiên tiến khái niệm xuất sắc, mức độ tự động hóa cao của thiết bị công nghiệp, cho thấy phong cách doanh nghiệp tiên tiến hiện đại.

(3. Khả năng thích nghi cao để đáp ứng các yêu cầu sản xuất hiện tại, và dành không gian cho phát triển, xem xét sự gia tăng sản xuất sau đó và nhu cầu cải thiện chất lượng.

4Các tiêu chuẩn chất lượng tuân thủ nghiêm ngặt hệ thống quản lý chất lượng IS0900, và mọi liên kết nhỏ của toàn bộ thiết bị được kiểm tra nghiêm ngặt.
