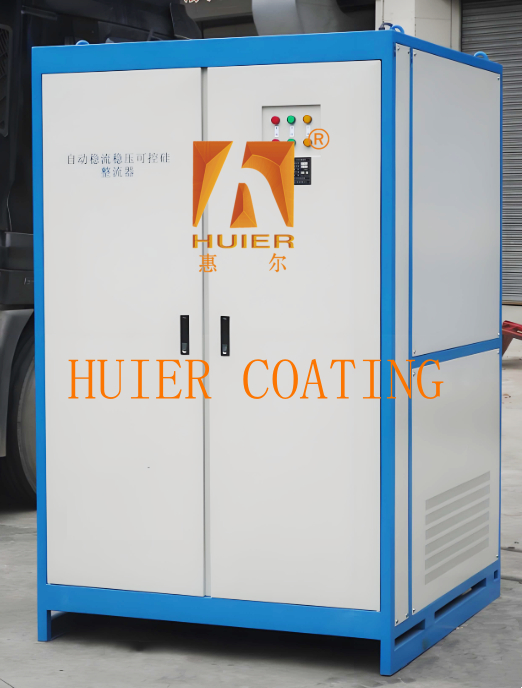

1. Tổng quan về thiết bị
Bộ chỉnh lưu điều khiển silicon (SCR) là một thiết bị chuyển đổi năng lượng với thyristor là thiết bị nguồn cốt lõi và mạch điều khiển kỹ thuật số thông minh, có thể chuyển đổi hiệu quả dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) có thể điều khiển được. Các đặc điểm của nó bao gồm hiệu quả cao, không hao mòn cơ học, tốc độ phản hồi nhanh, kích thước nhỏ và nó được sử dụng rộng rãi trong điều chỉnh điện áp, chỉnh lưu, nghịch lưu và điều khiển tự động.
2. Chức năng cốt lõi
Chỉnh lưu có kiểm soát: Kiểm soát chính xác điện áp/dòng điện DC đầu ra bằng cách điều chỉnh tín hiệu kích hoạt cực điều khiển.
Điều chỉnh điện áp và nghịch lưu: Hỗ trợ điều khiển năng lượng điện hai chiều, phù hợp với mạ điện, điện phân, gia nhiệt cảm ứng và các quy trình khác.
Đặc tính tiết kiệm năng lượng: So với công nghệ chỉnh lưu truyền thống, tỷ lệ sử dụng năng lượng điện được cải thiện đáng kể, giúp tiết kiệm năng lượng công nghiệp.
3. Thông số kỹ thuật
| Mục | Mô tả thông số |
| Điện áp đầu vào | AC 220V/380V (một pha/ba pha) |
| Điện áp đầu ra | DC 0-600V (có thể điều chỉnh) |
| Dòng điện đầu ra | DC 0-3000A (tùy thuộc vào kiểu máy) |
| Hiệu suất chuyển đổi | ≥90% |
| Hệ số gợn sóng | ≤1% |
| Cấp bảo vệ | IP20-IP54 (tùy thuộc vào tình huống) |
4. Các lĩnh vực ứng dụng
Mạ điện/điện phân: Cung cấp nguồn DC ổn định để đảm bảo độ đồng đều của lớp phủ.
Gia nhiệt công nghiệp: Phối hợp với cuộn cảm ứng để thực hiện nấu chảy kim loại và xử lý nhiệt.
Thiết bị hàn hồ quang: Điều khiển thích ứng độ ổn định của hồ quang để giảm bắn tóe mối hàn.
Hệ thống năng lượng mới: Điều chỉnh công suất của bộ biến tần quang điện và hệ thống lưu trữ năng lượng.
V. Các biện pháp phòng ngừa lắp đặt và vận hành
Thông số kỹ thuật nối dây: Anode được kết nối với cực dương của nguồn điện, cathode được kết nối với tải và tín hiệu cực điều khiển cần khớp với điện áp kích hoạt.
Bảo trì tản nhiệt: Vệ sinh bộ tản nhiệt thường xuyên để tránh làm hỏng thiết bị do quá nhiệt.
Bảo vệ an toàn: Đeo thiết bị cách điện trong quá trình vận hành và cấm đoản mạch trực tiếp ở đầu tải.
1. Thiết bị nguồn cốt lõi
Cấu trúc của thyristor (SCR): Nó bao gồm bốn lớp vật liệu bán dẫn (PNPN), tạo thành ba mối nối PN, dẫn đến ba điện cực anode (A), cathode (K) và điện cực điều khiển (G).
Dạng đóng gói: Nó được chia thành loại bu lông và loại phẳng để thích ứng với các tình huống tản nhiệt và lắp đặt khác nhau.
Loại: Thyristor một chiều: Nó chỉ một chiều và bao gồm cấu trúc bốn lớp PNPN.
Triac: Nó là hai chiều và tương đương với hai thyristor một chiều mắc song song ngược. Cấu trúc là NPNPN năm lớp, chứa bốn mối nối PN.
2. Sơ đồ mạch chính
Mạch chỉnh lưu cầu ba pha: Nó làm giảm hệ số gợn sóng của điện áp đầu ra (≤1%) thông qua chỉnh lưu đa pha, phù hợp với các tình huống công suất cao.
Mạch sao kép ngược với mạch phản ứng cân bằng: Cân bằng phân phối dòng điện và cải thiện hiệu suất chuyển đổi năng lượng.
3. Mô-đun điều khiển
Mạch điều khiển kỹ thuật số thông minh: tích hợp điều khiển đa vòng (vòng điện áp, vòng dòng điện), thực hiện ổn định điện áp, ổn định dòng điện (độ chính xác tốt hơn 1%) và chức năng khởi động mềm (có thể điều chỉnh từ 0 đến 60 giây).
Mạch kích hoạt và bảo trì: tín hiệu kích hoạt được áp dụng thông qua điện cực điều khiển (G) để điều khiển dẫn điện và mạch chính duy trì trạng thái bật sau khi dẫn điện.
4. Hệ thống phụ trợ
Hệ thống làm mát: áp dụng thiết kế làm mát bằng không khí, làm mát bằng nước hoặc tự làm mát để đảm bảo ổn định nhiệt độ trong quá trình vận hành công suất cao.
Cơ chế bảo vệ: tích hợp quá áp, quá dòng, ngắn mạch và các chức năng bảo vệ khác để ngăn ngừa hư hỏng thiết bị.
Mạch lọc: tụ điện và cuộn cảm được cấu hình ở đầu vào/đầu ra để triệt tiêu nhiễu và gợn sóng tần số cao.
5. Kết nối bên ngoài và vận hành
Thông số kỹ thuật nối dây: anode (A) được kết nối với cực dương của nguồn điện, cathode (K) được kết nối với tải và điện cực điều khiển (G) cần khớp với điện áp kích hoạt.
Thyristor hai chiều không có sự phân biệt cực tính rõ ràng và dẫn điện hai chiều đạt được thông qua tín hiệu điện cực điều khiển.
Yêu cầu lắp đặt: Tránh làm tắc nghẽn bộ tản nhiệt và đảm bảo kết nối đầu cuối chặt chẽ.
6. Cấu trúc thích ứng ứng dụng
Tình huống mạ điện/điện phân: Sử dụng mạch chỉnh lưu đa pha để xuất ra nguồn DC gợn sóng thấp để đảm bảo độ đồng đều của lớp phủ.
Tình huống điều chỉnh điện áp và biến tần: Thyristor hai chiều (TRIAC) hỗ trợ chức năng chuyển mạch không tiếp xúc AC và đơn giản hóa mạch điều khiển.
1. Hiệu suất chi phí cao: Dựa trên định vị sản phẩm và chiến lược phát triển của khách hàng và với khả năng chi trả kinh tế làm nền tảng, chúng tôi đạt được hiệu suất chi phí tốt nhất.
2. Khái niệm thiết kế tiên tiến và tỉ mỉ của thiết bị, cùng với thiết bị công nghiệp tự động hóa cao, thể hiện hình ảnh của một doanh nghiệp hiện đại và tiên tiến.
3. Nó có khả năng thích ứng cao, đáp ứng các yêu cầu sản xuất hiện tại và dành chỗ cho sự phát triển, có tính đến nhu cầu tăng sản lượng và cải thiện chất lượng trong tương lai.
4. Tuân thủ chất lượng tuân thủ nghiêm ngặt hệ thống quản lý chất lượng ISO900, với mọi chi tiết nhỏ của toàn bộ việc lắp đặt thiết bị được kiểm soát chặt chẽ.
