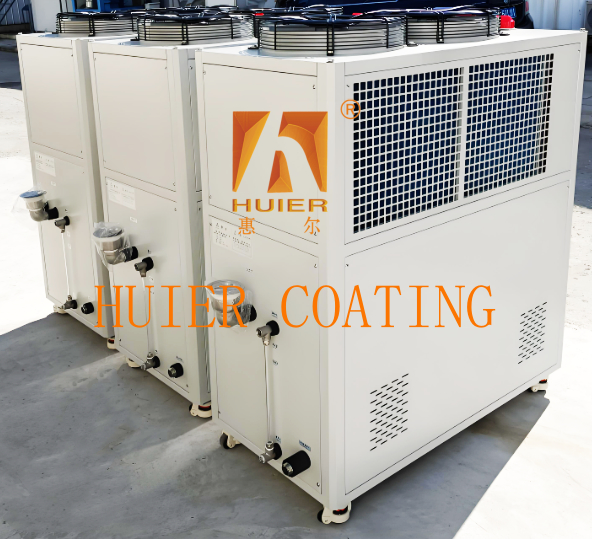

1. Tổng quan về thiết bị
Máy làm lạnh giải nhiệt gió sử dụng phương pháp tản nhiệt bằng gió làm phương pháp làm mát cốt lõi, và sử dụng máy nén để điều khiển sự tuần hoàn của chất làm lạnh để làm mát nước ở nhiệt độ bình thường thành nước lạnh công nghiệp. Các tính năng của nó bao gồm không cần lắp đặt tháp giải nhiệt, lắp đặt linh hoạt và khả năng thích ứng với các tình huống thiếu nước. Nó được sử dụng rộng rãi trong các lĩnh vực công nghiệp như đúc nhựa, sản xuất điện tử và làm mát hóa chất.
2. Thông số kỹ thuật
Hạng mục | Mô tả thông số |
Công suất đầu vào | 380V/50Hz (ba pha) |
Dải công suất làm lạnh | 5kW-2000kW (tùy thuộc vào kiểu máy) |
Loại chất làm lạnh | Chất làm lạnh thân thiện với môi trường như R22, R134a, R407c |
Dải điều chỉnh nhiệt độ nước lạnh | +8℃ đến -110℃ (có thể tùy chỉnh) |
Phương pháp làm mát | Làm mát bằng quạt tích hợp, độ ồn ≤75dB |
Cấp độ bảo vệ | IP54 (chống bụi và chống thấm nước) |
3. Chế độ vận hành và đặc điểm tiết kiệm năng lượng
1. Chế độ làm mát thông thường: Vào mùa hè, sử dụng làm mát bằng máy nén để đáp ứng các yêu cầu tải cao.
2. Chế độ làm mát tự nhiên (FREECOOLING): Mùa chuyển tiếp: Sử dụng không khí lạnh để làm mát trước nước lạnh, và phần không đủ được bổ sung bằng máy nén, giảm tiêu thụ năng lượng từ 30%-50%.
Mùa đông: Hoàn toàn dựa vào làm mát bằng không khí lạnh tự nhiên, máy nén bị tắt và chỉ cần tiêu thụ điện năng của quạt.
4. Các biện pháp phòng ngừa lắp đặt và bảo trì
1. Môi trường lắp đặt: Yêu cầu thông gió tốt để tránh tắc nghẽn bộ tản nhiệt và nên lắp đặt ngoài trời.
2. Thông số kỹ thuật đi dây: Nguồn điện ba pha phải phù hợp với pha và bảo vệ nối đất phải đáng tin cậy.
3. Bảo trì tản nhiệt: Vệ sinh bụi trên cánh tản nhiệt thường xuyên để đảm bảo hiệu quả tản nhiệt.
4. Bảo vệ chống đông: Khi nhiệt độ môi trường dưới 0℃, phải khởi động tuần hoàn chống đông hoặc phải xả hết nước trong bình chứa.
5. Các lĩnh vực ứng dụng
Máy móc nhựa: Làm mát khuôn, cải thiện độ hoàn thiện bề mặt của sản phẩm và giảm co ngót và biến dạng.
Sản xuất điện tử: Kiểm soát nhiệt độ chính xác trong thiết bị laser và sản xuất chất bán dẫn.
Lò phản ứng hóa học: Kiểm soát nhiệt độ phản ứng và đảm bảo sự ổn định của quá trình.
Lưu trữ y tế: Kho lạnh nhiệt độ thấp, làm mát các tác nhân sinh học.
1. Các thành phần làm lạnh cốt lõi
1. Máy nén
Chức năng: nén chất làm lạnh dạng khí ở nhiệt độ thấp và áp suất thấp thành khí ở nhiệt độ cao và áp suất cao để điều khiển chu trình làm lạnh.
Loại: piston kín hoàn toàn, máy nén trục vít hoặc máy nén xoắn ốc để đáp ứng các yêu cầu về công suất khác nhau.
2. Bộ ngưng tụ
Cấu trúc: bộ trao đổi nhiệt dạng cánh, làm mát bằng quạt cưỡng bức để ngưng tụ chất làm lạnh dạng khí ở nhiệt độ cao thành chất lỏng.
Bảo trì làm mát: cần vệ sinh bụi cánh tản nhiệt thường xuyên để đảm bảo hiệu quả tản nhiệt.
3. Bộ bay hơi
Chức năng: chất làm lạnh dạng lỏng hấp thụ nhiệt và bay hơi trong bộ bay hơi, hấp thụ nhiệt của nước lạnh để đạt được hiệu quả làm lạnh.
Loại: cấu trúc vỏ và ống hoặc tấm, trao đổi nhiệt trực tiếp với nước lạnh.
4. Van tiết lưu
Chức năng: điều tiết và giảm áp suất, chuyển đổi chất làm lạnh dạng lỏng áp suất cao thành hơi ẩm nhiệt độ thấp và áp suất thấp, đi vào bộ bay hơi để hấp thụ nhiệt.
2. Các thành phần phụ trợ
1. Quạt Cung cấp sự tuần hoàn không khí để cung cấp khả năng tản nhiệt hiệu quả cho bộ ngưng tụ.
2. Thiết bị lọc
Bộ lọc khô: Lọc tạp chất và độ ẩm trong chất làm lạnh để ngăn ngừa tắc nghẽn hệ thống.
Bộ lọc dầu: Lọc tạp chất trong hệ thống bôi trơn máy nén để bảo vệ bơm dầu.
3. Ống ngắm
Quan sát trạng thái dòng chảy của chất làm lạnh và hàm lượng nước của hệ thống.
3. Hệ thống tuần hoàn nước
1. Bơm nước
Điều khiển sự tuần hoàn của nước lạnh để cung cấp nước lạnh đã làm mát đến đầu người dùng.
2. Bể chứa nước
Lưu trữ nước lạnh và cân bằng áp suất hệ thống. Một số kiểu máy tích hợp cảm biến nhiệt độ.
4. Hệ thống điều khiển
1. Mô-đun điều khiển điện tử
Tích hợp bộ điều khiển nhiệt độ và thiết bị bảo vệ áp suất để đạt được khởi động và dừng tự động và báo động lỗi.
Hỗ trợ điều chỉnh đa chế độ (chẳng hạn như chuyển đổi làm mát/sưởi ấm).
2. Cảm biến
Theo dõi các thông số như nhiệt độ nước, áp suất và dòng điện để đảm bảo sự ổn định trong vận hành.
5. Các cấu trúc khác
1. Khung và vỏ được làm bằng vật liệu chống gỉ (chẳng hạn như tấm thép mạ kẽm), với cấp độ bảo vệ IP54, thích hợp để lắp đặt ngoài trời.
2. Hệ thống bôi trơn có bơm dầu tích hợp, ống ngắm mức dầu và đường ống dầu để đảm bảo hoạt động ổn định lâu dài của máy nén.
1. Hiệu suất chi phí cao: Dựa trên định vị sản phẩm và chiến lược phát triển của khách hàng, và với khả năng chi trả kinh tế làm nền tảng, chúng tôi đạt được hiệu suất chi phí tốt nhất.
2. Khái niệm thiết kế tiên tiến và tỉ mỉ của thiết bị, cùng với thiết bị công nghiệp tự động hóa cao, thể hiện hình ảnh của một doanh nghiệp hiện đại và tiên tiến.
3. Nó có khả năng thích ứng cao, đáp ứng các yêu cầu sản xuất hiện tại và dự trữ không gian để phát triển, có tính đến nhu cầu tăng sản lượng và cải thiện chất lượng trong tương lai.
4. Tuân thủ chất lượng tuân thủ nghiêm ngặt hệ thống quản lý chất lượng ISO900, với mọi chi tiết nhỏ của toàn bộ việc lắp đặt thiết bị được kiểm soát chặt chẽ.
