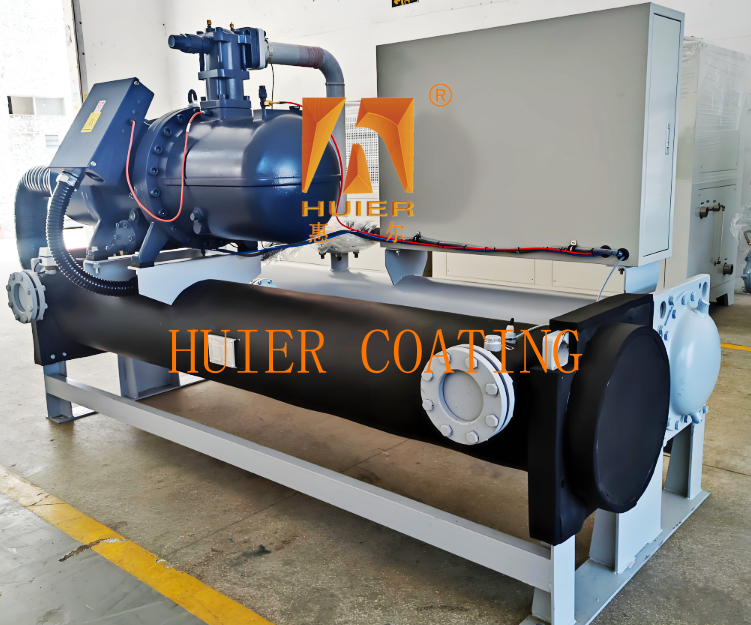

Máy làm lạnh giải nhiệt nước với các tùy chọn chất làm lạnh thân thiện với môi trường Phụ kiện

Mô tả thiết bị:

1. Thông tin tổng quan về thiết bị

Máy làm mát bằng nước là thiết bị làm mát công nghiệp sử dụng lưu thông nước làm mát để phân tán nhiệt.Họ sử dụng máy nén để điều khiển lưu thông chất làm mát để làm mát nước nhiệt độ bình thường để xử lý nước lạnhChúng sử dụng tụ nước làm mát và yêu cầu một tháp làm mát để phân tán nhiệt. Chúng có đặc điểm hiệu suất làm mát cao và hoạt động ổn định,và phù hợp với các kịch bản tải trọng cao như hệ thống điều hòa không khí trung tâm, sản xuất chính xác, và làm mát hóa học.

2Các thông số kỹ thuật

3. Quá trình hoạt động

1. chu kỳ làm lạnh : máy nén nén chất làm mát → condenser làm lỏng → van mở rộng throttles → máy bay bốc hơi hấp thụ nhiệt → lưu thông.
Liên kết chu kỳ nước: nước lạnh và nước làm mát chảy đồng bộ và nhiệt được thải ra khí quyển thông qua tháp làm mát.

4. Cài đặt và bảo trì
Yêu cầu lắp đặt Sự khác biệt chiều cao dọc giữa tháp làm mát và đơn vị là ≤ 5m, và đường ống cần phải được cách nhiệt để ngăn ngừa ngưng tụ.
Hệ thống nước làm mát cần được trang bị một thiết bị lọc để ngăn chặn các tạp chất xâm nhập vào máy ngưng tụ.
Các điểm bảo trì Máy ngưng tụ / bốc hơi: Làm sạch hóa học và tháo vữa mỗi năm để đảm bảo hiệu quả trao đổi nhiệt.
Dầu bôi trơn: Kiểm tra chất lượng dầu và thay thế nó mỗi 4000 giờ.
Hệ thống điều khiển điện tử: thường xuyên kiểm tra độ chính xác của cảm biến và độ nhạy của thiết bị bảo vệ.

5Các lĩnh vực ứng dụng
Điều hòa không khí trung tâm: Điều khiển nhiệt độ của các tòa nhà thương mại, bệnh viện và khách sạn.
Công nghiệp làm mát: làm mát khuôn phun và kiểm soát nhiệt độ của thiết bị laser.

Các cấu trúc và thành phần chính:

1. Các thành phần làm lạnh cốt lõi

1. Máy nén

Chức năng: Nén chất làm mát khí nhiệt độ thấp và áp suất thấp thành khí nhiệt độ cao và áp suất cao để điều khiển chu kỳ làm lạnh.

Loại: Máy nén vít: nén chất làm mát thông qua xoay vít, phù hợp với các đơn vị vừa và lớn.

Máy nén ly tâm: sử dụng xoay tốc độ cao của động cơ để tạo lực ly tâm, có hiệu quả cao và phù hợp với các kịch bản công suất cao.

2. Máy ngưng tụ

Cấu trúc: Máy trao đổi nhiệt ống và vỏ làm mát bằng nước, chất làm mát nhiệt độ cao và áp suất cao trao đổi nhiệt với nước làm mát và ngưng tụ thành chất lỏng.

Phương pháp làm mát: Nước làm mát lưu thông qua tháp làm mát để phân tán nhiệt hoặc trao đổi nhiệt trực tiếp với các nguồn nước tự nhiên.

3. Máy bốc hơi

Chức năng: chất làm mát lỏng hấp thụ nhiệt của nước lạnh và bay hơi thành khí để đạt được làm mát.

Loại: Máy bốc hơi vỏ và ống: chất làm lạnh bốc hơi trong ống và nước lạnh chảy ra ngoài ống.

Loại cuộn bọc bọc bọc bọc nước: cuộn bọc chất làm lạnh được đắm trong bọc bọc nước lạnh để trao đổi nhiệt tiếp xúc trực tiếp.
4. van mở rộng
Chức năng: thắt và giảm áp suất, chuyển đổi chất làm mát lỏng áp suất cao thành hơi ướt nhiệt độ thấp và áp suất thấp.
Loại: van mở rộng nhiệt (cân bằng bên ngoài) hoặc van mở rộng điện tử, điều chỉnh dòng chảy chính xác.

2. Các thành phần phụ trợ
1. bộ lọc khô
lọc tạp chất và độ ẩm trong chất làm lạnh để ngăn chặn hệ thống tắc nghẽn.
2. Máy tách dầu
Loại bỏ các chất làm mát và dầu bôi trơn được thải ra từ máy nén để đảm bảo rằng dầu bôi trơn chảy trở lại máy nén.
3. Kính nhìn
Quan sát trạng thái dòng chảy của chất làm lạnh và hàm lượng nước của hệ thống.
4. Thiết bị bảo vệ an toàn
Bao gồm bảo vệ áp suất cao và thấp, bảo vệ quá tải, bảo vệ chống đông lạnh, vv để đảm bảo hoạt động ổn định của hệ thống.

3Hệ thống lưu thông nước
1. lưu thông nước lạnh
Máy bơm nước: điều khiển nước lạnh lưu thông giữa máy bay bốc hơi và người dùng.
Chiller tank: Lưu trữ nước lạnh và cân bằng áp suất hệ thống.
2. làm mát lưu thông nước
Tháp làm mát: Giảm nhiệt độ nước làm mát bằng cách bay hơi nước để duy trì hiệu quả ngưng tụ.
Máy bơm nước làm mát: Đẩy nước làm mát lưu thông giữa máy ngưng tụ và tháp làm mát.

4Hệ thống điều khiển
1. mô-đun điều khiển điện tử
Tích hợp PLC hoặc vi xử lý để đạt được điều chỉnh tự động và chẩn đoán lỗi của nhiệt độ, áp suất và dòng chảy.
Hỗ trợ hoạt động đa chế độ (chẳng hạn như điều chỉnh tốc độ tần số biến đổi, chế độ tiết kiệm năng lượng).
2. Cảm biến và dụng cụ
Kiểm tra các thông số như nhiệt độ nước, áp suất, dòng điện, vv, và cung cấp phản hồi thời gian thực cho trung tâm điều khiển.

5Các thông số kỹ thuật

Đặc điểm:

1Hiệu suất chi phí cao: Dựa trên vị trí sản phẩm của khách hàng và chiến lược phát triển, và với khả năng kinh tế như nền tảng, chúng tôi đạt được hiệu suất chi phí tốt nhất.
2Khái niệm thiết kế tiên tiến và tỉ mỉ của thiết bị, cùng với thiết bị công nghiệp tự động cao, thể hiện hình ảnh của một doanh nghiệp hiện đại và tiên tiến.
3Nó có khả năng thích nghi cao, đáp ứng các yêu cầu sản xuất hiện tại và dành chỗ cho sự phát triển, có tính đến nhu cầu tăng sản xuất và chất lượng cải thiện trong tương lai.
4.Quality compliance strictly adheres to the ISO900 quality management system, với từng chi tiết nhỏ của toàn bộ thiết bị lắp đặt được kiểm soát nghiêm ngặt.
