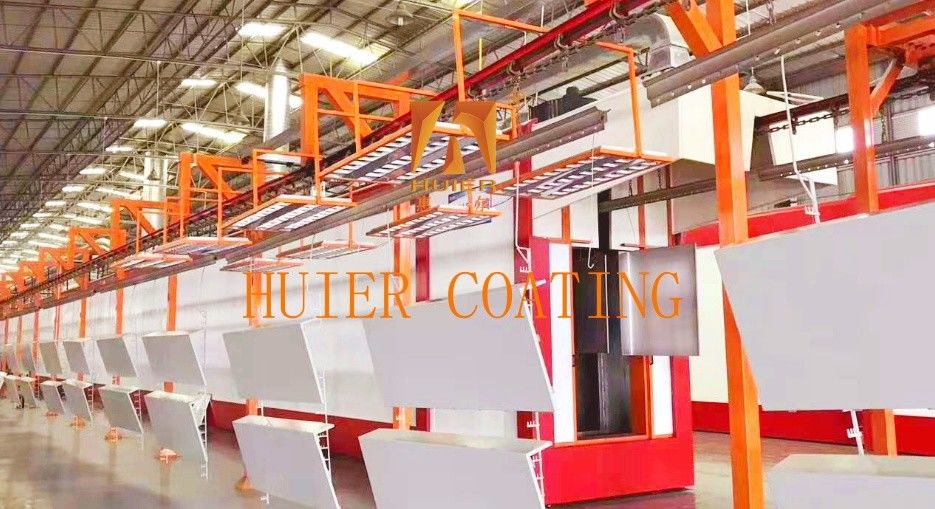

Sản xuất dây chuyền phủ bột vỏ vỏ kim loại tăng sản xuất

Hướng dẫn:

dây chuyền sản xuất lớp phủ bột vỏ tủ là một thiết bị chuyên nghiệp được sử dụng để xử lý lớp phủ bột bề mặt của vỏ tủ, có thể nhận ra một loạt các quy trình như khử mỡ,làm sạch, phosphating, phun bột và làm cứng vỏ tủ, để cải thiện khả năng chống ăn mòn, vẻ đẹp và dính của vỏ tủ.

Cấu trúc chính và các thành phần:

Cấu trúc tổng thể của dây chuyền sản xuất áp dụng thiết kế dây chuyền lắp ráp tự động mô-đun, bao gồm sáu đơn vị chức năng:Hệ thống xử lý trước → hệ thống phun điện tĩnh → hệ thống làm cứng → hệ thống vận chuyển → hệ thống bảo vệ môi trường → hệ thống điều khiển thông minh.
I. phần xử lý trước (trong lõi xử lý bề mặt)
Đơn vị làm sạch khử mỡ Bơm bể khử mỡ: dung dịch kiềm 60-70°C (áp suất 0,3-0,5MPa)
Thiết bị phụ trợ siêu âm (tùy chọn): Cải thiện độ sạch của các cấu trúc phức tạp
Bộ phim hóa học Đơn vị: 1-8μm lớp chống ăn mòn được hình thành sau khi điều trị nhiệt độ bình thường
Hệ thống rửa nước bể rửa nước ngược dòng ba giai đoạn (khả năng dẫn ≤ 50μs/cm)
Bể niêm phong nước tinh khiết: RO nước đảo chiều
Thứ hai, thiết bị phun điện tĩnh
Phòng phun bụi Máy phun 3 chiều: được trang bị 8-12 khẩu phun điện tĩnh (được điều chỉnh điện áp 60-90kV)
Kiểm soát nhiệt độ và độ ẩm không đổi: nhiệt độ 23±2°C / độ ẩm 55±5%
Hệ thống lưu thông bột Bộ cấp bột giường chất lỏng + Hệ thống phục hồi Venturi (tỷ lệ phục hồi ≥95%)
Máy tách xoáy + Bộ lọc mịn (Chính xác lọc 0,5μm)
3. đơn vị làm cứng nhiệt độ cao
cấu trúc lưu thông không khí nóng trong kênh nướng: kiểm soát nhiệt độ chính xác (180-200°C±5°C)
Mô-đun phục hồi nhiệt thải: tiết kiệm năng lượng hơn 30%
hệ thống điều khiển tốc độ vận chuyển Chuỗi điều khiển tốc độ tần số biến: tốc độ 1,2-2,5m/min (đối với thời gian làm cứng 20-30min)
Máy phân tán nhiệt độ cao: Khả năng mang ≥ 200kg
Hệ thống điều khiển thông minh
Bộ điều khiển trung tâm Siemens S7-1200/1500 PLC + màn hình cảm ứng công nghiệp 10,1 "
Hệ thống quản lý công thức: Hỗ trợ 100 nhóm lưu trữ tham số quy trình
iot giám sát Giám sát thời gian thực về độ dày màng phun, nhiệt độ và độ ẩm, lượng khí thải VOC và dữ liệu khác
báo động bất thường: chẩn đoán tự động 32 loại lỗi (như áp suất không đủ, nhiệt độ quá cao, v.v.)
Năm, hệ thống xử lý bảo vệ môi trường
Xử lý và làm mát khí thải + lọc + hấp thụ carbon hoạt động (tỷ lệ loại bỏ VOC ≥98%)
Bộ thu bụi túi xung xử lý bụi (nồng độ xả ≤10mg/m3)
Xử lý nước thải Tử lý mưa + lọc màng (cho đến tiêu chuẩn lớp 1 GB8978)

Đặc điểm:

1Hiệu suất chi phí cao Dựa trên vị trí sản phẩm của khách hàng và chiến lược phát triển, dựa trên lợi ích kinh tế, để đạt được hiệu suất chi phí tốt nhất.

2. thiết kế thiết bị tiên tiến khái niệm xuất sắc, mức độ tự động hóa cao của thiết bị công nghiệp, cho thấy phong cách doanh nghiệp tiên tiến hiện đại.

3- Khả năng thích nghi cao để đáp ứng các yêu cầu sản xuất hiện tại và dành không gian cho phát triển, xem xét sự gia tăng sản xuất sau đó và nhu cầu cải thiện chất lượng.

4Các tiêu chuẩn chất lượng tuân thủ nghiêm ngặt hệ thống quản lý chất lượng IS0900, và mọi liên kết nhỏ của toàn bộ thiết bị được kiểm tra nghiêm ngặt.
