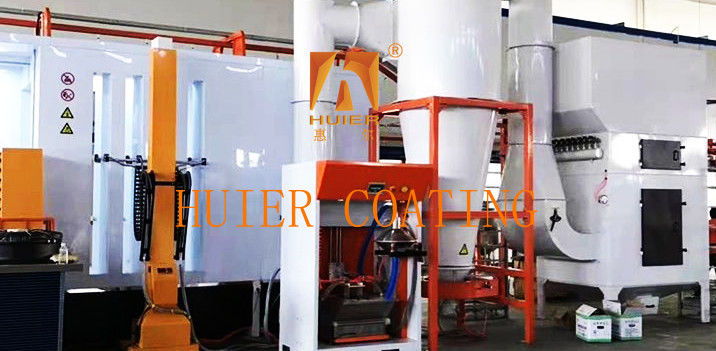

Thiết bị dập lửa chống nổ Đường phủ bột điện tĩnh để hoạt động an toàn

Mô tả thiết bị:

1Các tiêu chuẩn thiết kế chống nổ
Chứng nhận ATEX 2014/34/EU. Mức độ chống nổ bụi: DIP A21 T135°C. Tỷ lệ diện tích giảm áp ≥0.05m2/m3
2Các tính năng thiết kế đặc biệt
1. Hệ thống phân tán tĩnh:
▸ Sàn dẫn điện (giá trị kháng 104-106Ω)
▸ thanh gió ion (păng suất cân bằng <± 50V)
2Thiết bị dập lửa và chống nổ:
▸ Hệ thống sương mù nước mịn áp suất cao (kích thước giọt 10μm)
▸ Thùng chứa chất chống nổ hóa học (thùng chứa bột khô 5 kg)
Nó được khuyến cáo để thực hiện kiểm tra độ kín không khí (phương pháp suy giảm áp suất) và kiểm tra kháng đất (< 10Ω) thường xuyên.áp suất bên trong của thiết bị phải được giữ ở trạng thái âm (-50Pa đến -100Pa).
3Các kịch bản ứng dụng điển hình
Ngành sản xuất ô tô: Máy xả pin năng lượng mới
Thiết bị điện tử: Xử lý bề mặt tủ máy chủ
Ngành công nghiệp quân sự: Lớp phủ chống ăn mòn cho hộp chứa đạn dược
3. Sơ đồ kiến trúc hệ thống
[Nhiên và truyền] → [Phòng nhiệt độ và độ ẩm không đổi] → [Phía phun điện tĩnh] → [Phòng thu hồi bột] → [Sự thanh lọc và phát thải]
│ │
- Trung tâm cung cấp bột thuốc.

Các cấu trúc và thành phần chính:

1Các thông số cấu trúc thiết bị

Kích thước phòng: thiết kế mô-đun tiêu chuẩn (6 × 4 × 3m đến 12 × 6 × 4,5m có thể tùy chỉnh)
Cấu trúc tường: 304 thép không gỉ + tấm PP chống cháy (cấu trúc tổng hợp ba lớp)
Cửa sổ quan sát: thủy tinh chống nổ + hệ thống làm sạch tự động (sự truyền ánh sáng ≥85%)

2. Cấu hình hệ thống phun bột
1. Cấu hình cơ bản
Máy phát điện tĩnh chống nổ (0-100kV điều chỉnh không bước)
Phục hồi xoáy + lọc xung phục hồi thứ cấp (hiệu suất phục hồi ≥95%)
Hệ thống cung cấp không khí nhiệt độ và độ ẩm ổn định (23±2°C/RH45±5%)
2. Tùy chọn chống nổ thông minh
Theo dõi nồng độ bụi: cảm biến phân tán laser (0-1000g/m3 theo dõi thời gian thực)
Thiết bị dập lửa tự động: hệ thống dập lửa bột khô cực mịn + kết hợp CO2
Điều khiển khóa: được kết nối với hệ thống xả của xưởng (sự bù đắp áp suất khác nhau < 50Pa tự động)

3. Phòng hoạt động phun bột
Các thông số cấu trúc:
Kích thước làm việc hiệu quả: L8 × W3 × H2.5m (loại tiêu chuẩn)
Vật liệu cabin: 304 thép không gỉ + tấm PP chống tĩnh
Kiểm soát môi trường:
Tốc độ lưu lượng không khí: 0,4-0,6m/s (dòng chảy laminar có thể điều chỉnh)
Duy trì độ ẩm: 45%±5% RH
Phạm vi nhiệt độ: 18-28°C (điều khiển nhiệt độ thông minh)

4Hệ thống quản lý bột

5Hệ thống điều khiển thông minh
Giao diện người máy: màn hình cảm ứng công nghiệp 10,1 inch
Các thông số giám sát:
Nồng độ bột trong thời gian thực (chính xác ± 5g/m3)
Biến động điện áp tĩnh (60-100kV điều khiển vòng kín)
Tình trạng cân bằng áp suất gió (sự điều chỉnh tự động PID)
Giao diện dữ liệu: OPC UA/Modbus TCP

Đặc điểm:

1Hiệu suất chi phí cao: Dựa trên vị trí sản phẩm và chiến lược phát triển của khách hàng, và với khả năng kinh tế như nền tảng, chúng tôi đạt được hiệu suất chi phí tốt nhất.
2Khái niệm thiết kế tiên tiến và tỉ mỉ của thiết bị, cùng với thiết bị công nghiệp tự động cao, thể hiện hình ảnh của một doanh nghiệp hiện đại và tiên tiến.
3Nó có khả năng thích nghi cao, đáp ứng các yêu cầu sản xuất hiện tại và dành chỗ cho sự phát triển, có tính đến nhu cầu tăng sản xuất và chất lượng cải thiện trong tương lai.
4.Quality compliance strictly adheres to the ISO900 quality management system, với từng chi tiết nhỏ của toàn bộ thiết bị lắp đặt được kiểm soát nghiêm ngặt.
