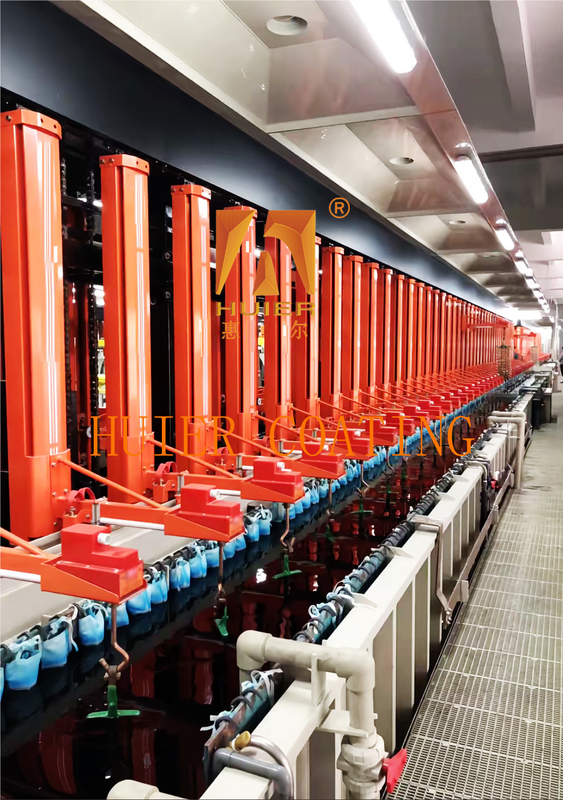

Đường dây sản xuất điện áp thân thiện với môi trường cho phần cứng và điện tử

Mô tả thiết bị:

1. Ví dụ về quy trình quy trình

Chế độ cho ăn → Khử mỡ/lấy dưa (giặt siêu âm dung dịch kiềm + xử lý axit hydrochloric) → Điện đúc (đan galvanizing/nickel plating,mật độ dòng chảy 1-5A/dm2) → rửa bằng nước ba giai đoạn → Passivation (trivalent chromium hoặc quá trình không chứa chromium) → Xanh tản (800-1200r/min) → Xanh tản bằng không khí nóng (60-80°C) → Thả.

2Các đặc điểm kỹ thuật

Hiệu quả cao: Chế độ hoạt động liên tục, công suất xử lý hàng ngày một dòng có thể đạt 2-8 tấn, và thời gian chu kỳ ngắn nhất là 35 giây.
Bảo trì thấp: Cấu trúc cơ học đơn giản (chủ yếu là động cơ thủy lực / dây chuyền), chi phí bảo trì thấp, tuổi thọ ≥10 năm.
Bảo vệ môi trường: Bể đóng + hệ thống thu gom sương mù axit (hiệu suất lọc ≥ 90%), tỷ lệ tái sử dụng nước thải ≥ 80%.
Sự mở rộng linh hoạt: hỗ trợ nhảy khe, chuyển đổi giữa nhiều loại mạ mạ (như mạ đồng và mạ bạc), và thời gian chuyển đổi là ≤ 15 phút.

3- Các kịch bản ứng dụng

4. Điểm lựa chọn
Khớp hóa quy trình: ưu tiên các mô hình hỗ trợ quá trình thụ động không có crôm và các quy trình trượt khe để đáp ứng các quy định về môi trường.
Chuyển đổi công suất: Chọn công suất khe dựa trên khối lượng chế biến hàng ngày (2-8 tấn) và kích thước mảnh (chiều dài khe 500-2500mm).
Độ chính xác điều khiển: Đảm bảo rằng lỗi điều khiển mật độ dòng là ≤±0,1A/dm2 và biến động nhiệt độ là ≤±1°C.

Các cấu trúc và thành phần chính:

1Hệ thống đường ray
Định dạng hình vòng: Các bể được sắp xếp theo thứ tự của dòng chảy quy trình, chiều rộng bể đồng đều (đối với kích thước của treo),và pitch ngang được xác định bởi thời gian xử lý và nhịp di chuyển.
Chế độ truyền tải: động cơ thủy lực (thiết bị lớn) hoặc động cơ dây chuyền (thiết bị nhỏ), để đạt được nâng dọc hoặc nâng swing,và tốc độ chạy được điều chỉnh (thời gian đập 35 giây đến 1 phút).

2. Đơn vị xe tăng
Nhóm bể chức năng: bao gồm bể điện áp, bể khử mỡ, bể ướp, bể giặt, bể thụ động, v.v., làm bằng PP/PVC hoặc thép không gỉ,và cấu trúc hoàn toàn kín để giảm biến động.
Thiết kế kích thước: Chiều dài của bể được xác định bởi thời gian chế biến, và chiều sâu và chiều cao nâng được xác định bởi kích thước của mảnh làm việc và treo.

3. Cơ chế truyền và nâng
Thiết bị nâng dọc: động cơ phụ dẫn dắt dây chuyền / đường ray hướng dẫn, độ chính xác định vị ≤ ± 0,5mm, sức tải ≤ 200kg, hỗ trợ nhảy khe, nhỏ giọt và các hoạt động khác.
Thiết kế treo treo: treo treo có thể tháo rời bằng hợp kim titan / PP, phù hợp với các mảnh nhỏ (như vít, đầu nối), độ cao ngang có thể điều chỉnh.

4. hệ thống điều khiển

Điều khiển tích hợp PLC: đặt trước nhiều bộ tham số quy trình (mật độ hiện tại, thời gian, nhiệt độ), hỗ trợ báo động tự động và tắt bất thường.

Định vị cảm biến: cảm biến quang điện và RFID theo dõi vị trí treo trong thời gian thực để đảm bảo đồng bộ hóa quy trình.

5. hệ thống phụ trợ

Hệ thống lọc lưu thông: bơm từ tính + bộ lọc chính xác 5μm, tỷ lệ tái chế dung dịch mạ ≥ 95%
Hệ thống điều khiển nhiệt độ: ống sưởi bằng titan hoặc thiết bị làm mát gián tiếp, biến động nhiệt độ ≤±1 °C.
Mô-đun bảo vệ môi trường: thu gom sương mù axit (tháp phun kiềm, hiệu suất lọc ≥ 90%), tái sử dụng nước thải (RO đảo chiều, COD≤50mg/L).

Hệ thống điện và điện cực

Máy điều chỉnh: cung cấp nguồn điện DC ổn định, độ chính xác điều khiển mật độ dòng ≤ ± 0,1A / dm2.
Điện cực vòng: Điện cực được sắp xếp theo hình vòng để đảm bảo rằng dòng điện được phân phối đồng đều trong khu vực điện áp và cải thiện tính nhất quán của lớp phủ.

‌Đặc điểm kỹ thuật
Con đường quy trình cố định: Thích hợp cho các kịch bản với các quy trình trưởng thành và các sản phẩm đơn lẻ và không thể đảo ngược.
Độ ổn định cao: Cấu trúc cơ học phức tạp nhưng điều khiển đơn giản, tuổi thọ ≥10 năm và chi phí bảo trì thấp.

Đặc điểm:

1Hiệu suất chi phí cao: Dựa trên vị trí sản phẩm của khách hàng và chiến lược phát triển, và với khả năng kinh tế như nền tảng, chúng tôi đạt được hiệu suất chi phí tốt nhất.
2Khái niệm thiết kế tiên tiến và tỉ mỉ của thiết bị, cùng với thiết bị công nghiệp tự động cao, thể hiện hình ảnh của một doanh nghiệp hiện đại và tiên tiến.
3Nó có khả năng thích nghi cao, đáp ứng các yêu cầu sản xuất hiện tại và dành chỗ cho sự phát triển, có tính đến nhu cầu tăng sản xuất và chất lượng cải thiện trong tương lai.
4.Quality compliance strictly adheres to the ISO900 quality management system, với từng chi tiết nhỏ của toàn bộ thiết bị lắp đặt được kiểm soát nghiêm ngặt.
